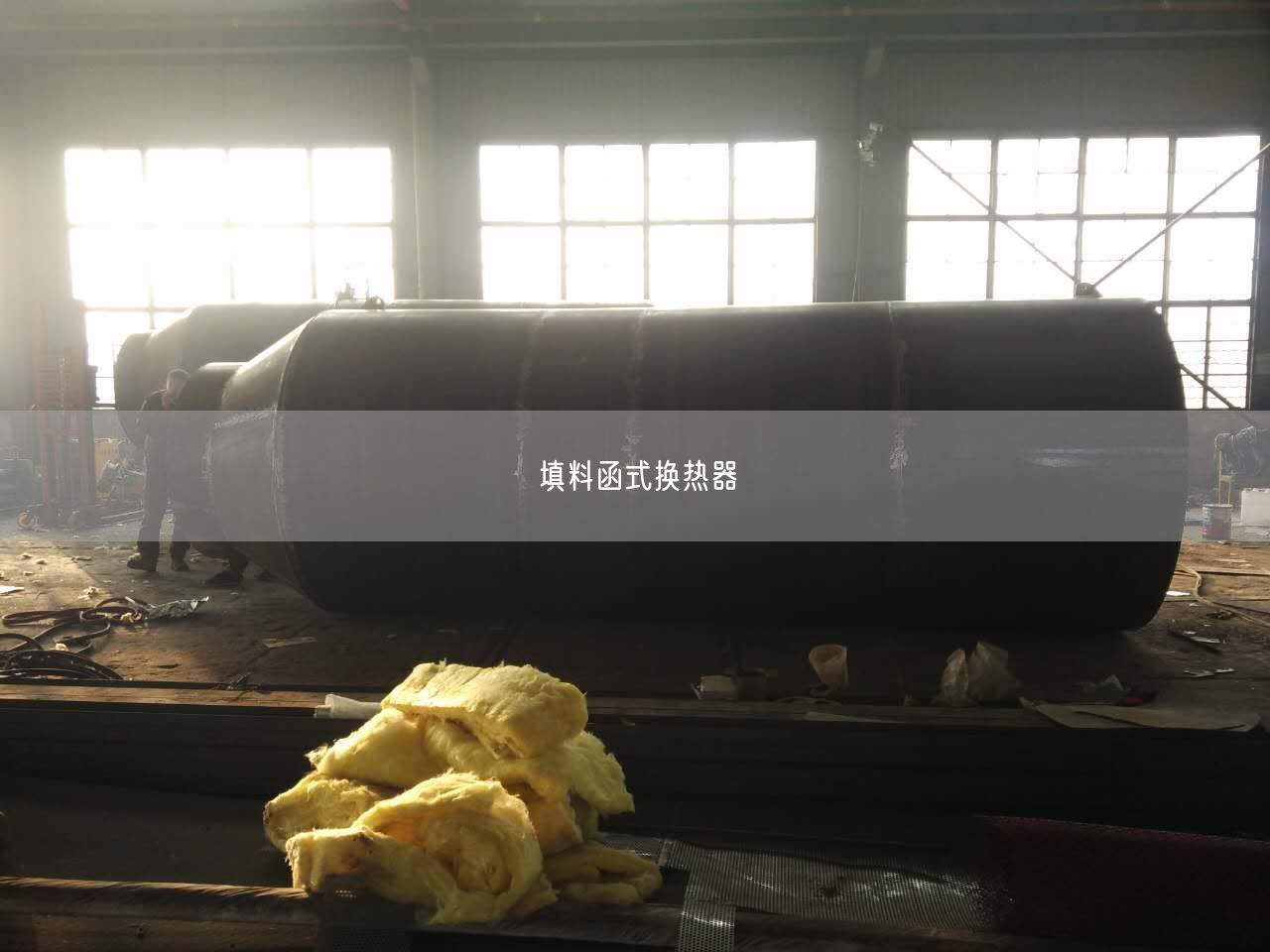

填料函式換熱器概述介紹 填料函式換熱器壓力容器電力設備這種設備的結與浮頭式換熱器相類似，浮頭部分露在殼體以外，在浮頭與殼體的滑動接觸面處采用填料函式封結。由于采用填料函式封結，使得管束在殼體軸向可以自由伸縮，不會產生殼壁與管壁熱變形差而引起的熱應力。其結較浮頭式換熱器簡單，加工制造方便，節省材料，造比較，且管束從殼體內可以抽出，管內、管間都能進行清洗，維修方便。 填料函式換熱器圖

勢

填料函式換熱器勢 由于采用填料函式封結，使得管束在殼體軸向可以自由伸縮，不會產生殼壁與管壁熱變形差而引起的熱應力。其結較浮頭式換熱器簡單，加工制造方便，節省材料，造比較，且管束從殼體內可以抽出，管內、管間都能進行清洗，維修方便.

工作原理

填料函式換熱器結及工作原理 填料函式換熱器這種設備的結與浮頭式換熱器相類似，浮頭部分露在殼體以外，在浮頭與殼體的滑動接觸面處采用填料函式封結。由于采用填料函式封結，使得管束在殼體軸向可以自由伸縮，不會產生殼壁與管壁熱變形差而引起的熱應力。 因填料處易產生泄，填料函式換熱器般適用于4MPa以下的工作條件，且不適用于易揮發、易燃、易、有及貴介質，遙遙溫度也受填料的物限制。填料函式換熱器遙遙已很少采用。

技術參數

填料函式換熱器殊規格可以根據用戶需求另行安排設計方案！有意者！ 填料函式換熱器技術參數管程出入口公稱直徑100100100100100100100100175175175175175175175

殼程出入口公稱直徑	設備凈 （Kg）	設備量 （Kg）	L	L1	L2	L3	L4	L5
100	243	295	~1200	660	245	150	140	180
271	327	~1500	960	245	150	160	180
350	434	~2030	1452	265	150	160	180
425	453	~2070	1460	300	200	150	200
507	677	~2566	1960	300	200	150	200
551	761	~3056	2460	300	200	150	200
327	450	~1550	956	245	150	160	180
749	1001	~1575	957	310	200	150	200
175	754	1009	~1830	1156	310	200	150	210
831	1086	~2378	1664	310	200	160	220
857	934	~2678	2000	310	200	180	230
1194	1574	~2667	1193	310	200	150	220
1194	1580	~3090	2348	340	200	180	230
932	1010	~3090	2348	340	200	180	230
1028	1108	~3400	2648	340	200	180	230

注意以上填料函式換熱器規格型號技術參數僅供參考，按際設計為！
